Remplacer l'interrupteur on/off par un bouton poussoir sur une borne d'arcade Arcade1Up Street Fighter II

Maintenant que l’ordinateur a été installé dans la borne d’arcade, je voulais pour pouvoir le démarrer avec un bouton poussoir à la place du switch on/off.

Pourquoi un bouton poussoir?

Car, par défaut, les cartes mères ATX peuvent être démarrées et arrêtées par un bouton poussoir branché sur les connecteurs internes:

Malheureusement, le format du switch on/off Arcade1Up n’est pas standard, on ne trouve pas de bouton pouvant s’adapter de manière propre

Après un peu de recherches sur le Web, je suis tombé sur cette page sur le site thingiverse: https://www.thingiverse.com/thing:4044499/files qui contient un fichier permettant de faire imprimer avec une imprimante 3d un adapteur pour bouton de 16mm

N’ayant pas d’imprimante 3D à disposition, je suis passé par le site Freelabster pour faire imprimer.

Après quelques jours, j’ai reçu l’adaptateur:

Pour pouvoir retirer le switch d’origine, il faut démonter le panel de la borne et le retourner:

Dévisser les 3 vis suivantes:

Installé à la place du switch, cela donne çà:

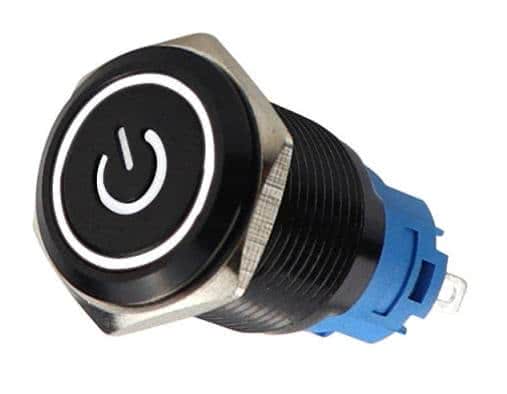

Il manque juste le bouton maintenant. J’ai pris un bouton poussoir 16mm lumineux avec le symbole power pour que ce soit plus classe.

J’ai choisi un bouton lumineux 5v car c’est le voltage que délivre les bornes d’une carte mère ATX.

J’ai commandé celui-ci sur AliExpress, on peut en trouver aussi sur Amazon mais les prix sont “un peu” plus élevés.

Ce type de bouton est équipé de 5 broches:
2 broches + et - pour alimenter l’éclairage du bouton
3 broches C (pour common), NC (normally close), NO (normally open)

Les broches + et - seront branchés sur les broches LED+ et LED- de la carte mère. Il faut bien vérifier sur la notice de la carte mère le bon emplacement de ces broches.

Pour le branchement j’ai récupérer des connecteurs sur un vieux boîtier PC et j’ai serti des broches à l’autre extrémité pour les connecter au bouton.

Les broches NO et C seront branché sur les broches “Power switch” de la carte mère

Une fois tous les branchements effectués, l’appui sur le bouton va démarrer le PC (qui va donc alimenter la led du bouton).

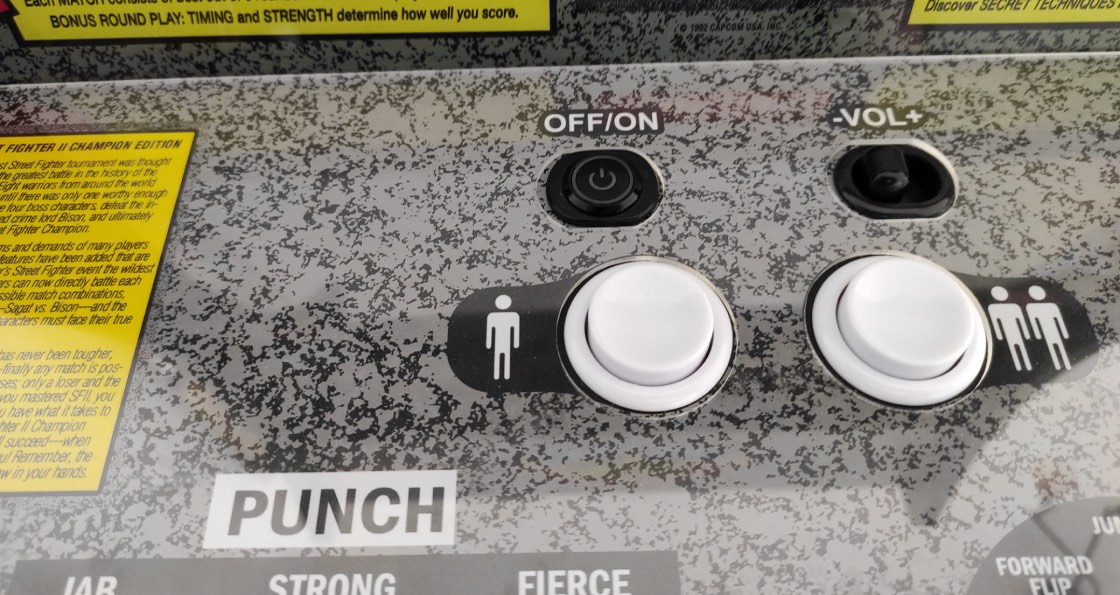

Voici le résultat avec le PC allumé:
